設備應用范圍
●廣泛應用于各類金屬和非金屬尾礦的脫水、干化處理。
●廣泛應用于電廠粉煤灰脫水、干化處理。
●廣泛應用于煉鐵、煉鋼除塵污泥、焦化污泥等的脫水、干化處理。
設備處理能力

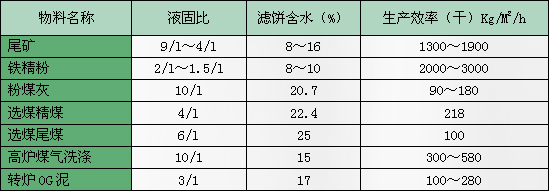

幾種典型的物料處理能力
技術參數
型號說明與基本參數
型號表示方法采用字母和數字編組方法
例：DJX-A3.2/12
其中： DJX ---- 丹東吉祥。
A ---- 產品類型
3.2 -----濾帶有效寬度
12 -----濾帶有效長度

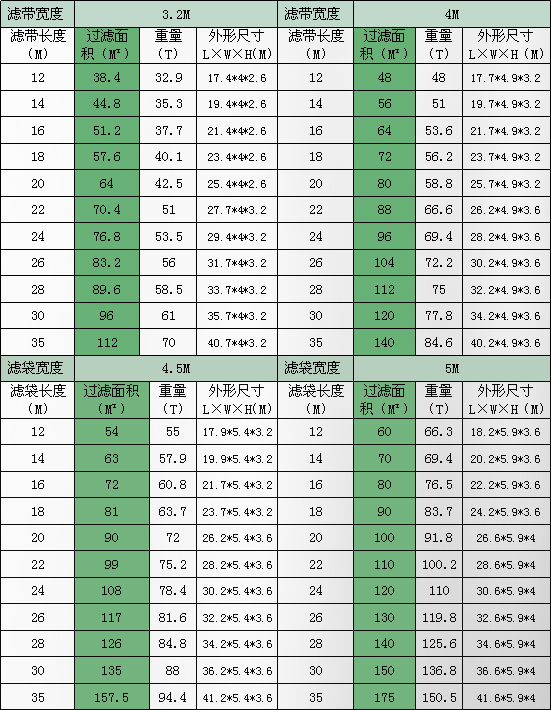

DJX-A系列無糾偏不銹鋼濾帶真空固液分離機技術參數
主要備件
橡膠濾帶：采用帶有裙邊環形橡膠濾帶，以防料液從兩側流出；裙邊采用組 合結構即波形裙邊與平行膠帶粘合而成。這種結構裙邊伸縮性好，可以避免 裙邊經過輥筒改向破裂，且可有效防止料漿跑漏。不銹鋼濾帶：不銹鋼濾料是由不同直徑的不銹鋼絲編織、平整而成的一種新型的過濾材料，該濾料具有以下特點：
☆過濾效率高，由于不銹鋼濾料的孔隙分布均勻，滲透性能好，處理能力大。
☆易再生使用，表面平整、清潔，無裂紋、皺折，易于再生使用。
☆強度高，耐磨性能好，使用壽命長,可減少停機維護的損耗。
☆工作壓差大，可耐至12MPa。完全適應過濾機操作特點。
☆化學穩定性及物理穩定性好，耐酸、堿、鹽等腐蝕,防靜電的優點。
☆具有可折疊性、可多次使用、可焊接、易加工等特點。
☆透氣透水性能好，過濾效率高。
真空盒：真空盒斷面呈 V 形，材質采用耐腐蝕材料制成。過濾機運行時，真空箱與膠帶間以水進行密封，形成非常有效的真空密封。
驅動輪：驅動輪是驅動膠帶運行的主動輪，由鋼質滾筒外包耐酸橡膠制成，由變頻調速器控制經電機驅動，其調速范圍較大。
加料裝置：采用折板式加料斗，并用閥門控制加料速度，使料漿均布置在濾帶上。
洗滌裝置：采用噴射翻動洗滌裝置，可噴射出平面扇形的洗滌液柱，取得****的洗滌效果。
高效旋流器
旋流分離器是一個帶有圓柱部分的錐形容器。錐體上部?jī)?nèi)圓錐部分叫液室。圓錐體外側有一進液管，以切線方向和液室相連通，頂部是上溢流口，底部是叫排料口。
其工作原理是離心沉降。含有顆粒物的液體，在一定壓力的作用下，從進液管沿切線方向進入，由于粗顆粒與細顆粒之間存在著粒度差（或密度差），其受到的離心力、向心浮力大小不同，錐體中間產生一個低壓區，形成一個真空氣柱，起抽吸作用，使細顆粒在旋流的作用下由上口溢流管排出，大的重的顆粒甩向旋流器的筒壁，在重力的作用下沿筒壁下滑，從下部排料口排出。旋流器的尺寸由錐體的****內徑?jīng)Q定。
|
